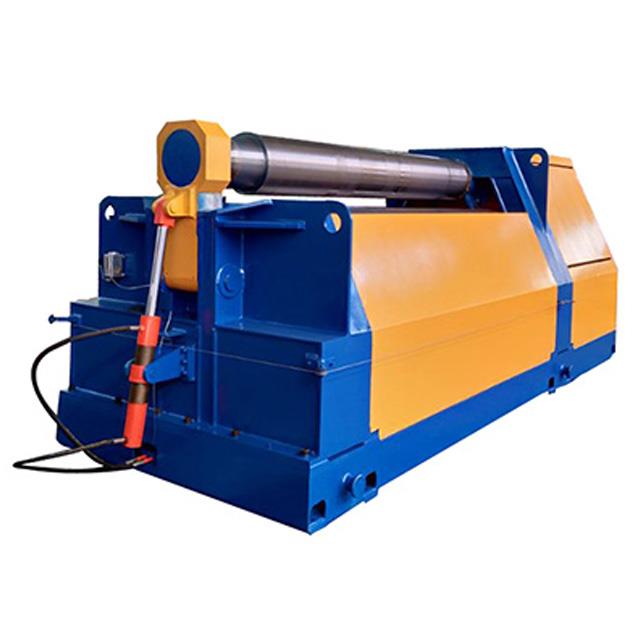

W12-系列四辊卷板机
W12-系列四辊卷板机具有板材端部的预弯功能，能将金属板材一次上料，不需调头即可完成板端预弯和工件的卷制成形。该机上工作辊为主驱动辊，下辊和两侧辊的升降均采用液压传动，升降位移由计算机控制，自动调平，屏幕显示，翻转轴承体的倾倒和复位采用液压传动，上辊的尾部装有平衡机构，可以方便卸出卷制后的工件及筒体。设有移动式独立操作台，可随时移动操作，机器设有安全联锁装置，该机技术水平高，功能全，精度高，操作方便。是能源、交通、石油、化工、锅炉、造船、水电、金属结构等行业卷制圆形、弧形和锥形工件最为理想的首选机型。
详情图
工作原理
产品型号
Model | Max bergulir ketebalan * panjang | Diameter Roll Utama | Diameter Sisi Roll | Bergulir Kecepatan | Motor utama |
型号 | 最大板厚*长 | 直径 | 下辊直径 | 滚动速度 | 主电机 |
MM | MM | MM | M/min | KW | |
W12-4x1500 | 4x1500 | 140 | 120 | 4 | 2.2 |
W12-4x2000 | 4x2000 | 160 | 140 | 4 | 2.2 |
W12-4x2500 | 4x2500 | 190 | 150 | 4 | 3 |
W12-4x3000 | 4x3000 | 210 | 170 | 4 | 7.5 |
W12-4x4000 | 4x4000 | 270 | 210 | 4 | 5.5 |
W12-6x2000 | 6x2000 | 190 | 150 | 4 | 5.5 |
W12-6x2500 | 6X2500 | 210 | 170 | 4 | 7.5 |
W12-8x1500 | 8x1500 | 200 | 170 | 4 | 5.5 |
W12-8x2000 | 8x2000 | 210 | 180 | 4 | 7.5 |
W12-10X2000 | 10x2000 | 230 | 180 | 4 | 7.5 |
W12-10X2500 | 10x2500 | 270 | 210 | 4 | 11 |
W12-12x2000 | 12x2000 | 245 | 200 | 4 | 11 |
W12-12x2500 | 12x2500 | 265 | 220 | 4 | 11 |
W12-16x2000 | 16x2000 | 250 | 210 | 4 | 15 |
W12-16x2500 | 16x2500 | 300 | 240 | 4 | 15 |
W12-20x2000 | 20x2000 | 300 | 250 | 4 | 18.5 |
W12-20x2500 | 20x2500 | 350 | 280 | 4 | 18.5 |
W12-25X2000 | 25x2000 | 360 | 250 | 4 | 15 |
W12-25X2500 | 25x2500 | 390 | 300 | 4 | 18.5 |
W12-30x2500 | 30x2500 | 410 | 340 | 4 | 22 |
W12-30x3000 | 30x3000 | 450 | 380 | 4 | 30 |
W12-35x2000 | 35x2000 | 430 | 330 | 4 | 30 |
W12-35x2500 | 35x2500 | 460 | 360 | 4 | 30 |
W12-40x2500 | 40x2500 | 500 | 420 | 4 | 37 |
W12-40x3000 | 40x3000 | 540 | 440 | 4 | 45 |
W12-45x2500 | 45x2500 | 460 | 420 | 4 | 30 |
W12-45x3000 | 45x3000 | 510 | 460 | 4 | 37 |
W12-50x2500 | 50x2500 | 560 | 450 | 4 | 45 |
W12-50x3000 | 50x3000 | 600 | 480 | 4 | 55 |
W12-60x2500 | 60x2500 | 610 | 500 | 4 | 55 |
W12-60x3000 | 60x3000 | 650 | 520 | 4 | 75 |
W12-65x3000 | 65x3000 | 650 | 550 | 4 | 55 |
W12-85x3000 | 85x3000 | 760 | 680 | 4 | 75 |
参数仅供参考，具体信息请添加左侧二维码，咨询工作人员
W12-系列四辊卷板机产品描述
一、该机型为数显控制系统，大屏显示直观明了，数值准确可靠，操作简单，易于上手。系统带有各种互锁互联保护措施，有效防止误操作。
二、操作系统配备EPS电子自动调平系统，可自动调整运动轴的平行度，保障产品质量。
三、该设备对料、预弯、卷圆在一次卷制过程中完成，预弯剩余直边量≤1.5倍板厚，卷圆精度高，可满足自动化焊接要求。
四、该机型采用倒置式侧辊油缸技术，在提高滑动稳定性减少设备故障的同时，可有效降低机身高度，较大程度满足地面安装需求，减少用户设备基坑等基础建设费用。
五、严格按照工艺要求，对机架等焊接件进行退火抛丸处理，去除内压力，提高机体强度及稳定性。
六、设备可选配内升料架和外托架等，可在卷制过程中有效控制工件卷制中的自重变形，辅助卷制，减少人工，提供产品质量和工作效率。
七、设备可选配四辊卷板机上辊卷锥装置技术，可满足用户卷制锥形工件的要求，而且有操作方便，使用成本低，卷制质量好等优势。
